瑞泰石油大规格特殊螺纹套管RTJ-DTG3

来源: | 发布日期:2022-07-07


瑞泰石油大规格特殊螺纹套管RTJ-DTG3

大规格特殊螺纹套管

结构特点:

1、适用于14in规格以上导管和表层套管,采用接箍连接;

2、14in-30in规格,可采用API 5CT标准接箍尺寸,也可根据客户要求采用非标尺寸;

33/in;(后附牙型图)

4、锥度1:16或者1:12均可;

5、足够的螺纹高度,增加承载深度;

6、机紧牙数:1-2牙;

7、参考扭矩:38000N.m---65000N.m

性能特点:

1、上扣速度快:螺纹采用3/in螺纹设计,机紧牙数仅为1-2牙,可以大大减少现场螺纹拧结时间;

2、易对扣:螺纹设计采用锥度螺纹,便于螺纹公母端对接,减少错扣发生;

3、螺纹加工采用自然退刀方式,减少拧接位置管体的应力集中,提高安全系数;

4、螺纹齿形承载侧采用3度正角度设计,倒入侧采用30度设计,更容易导入拧接到位,并且容易拆卸,螺纹不易损坏,提高重复使用次数。

5、对于永久使用的情况和薄壁管拧接后可提供对焊方式,进一步提升使用性能。

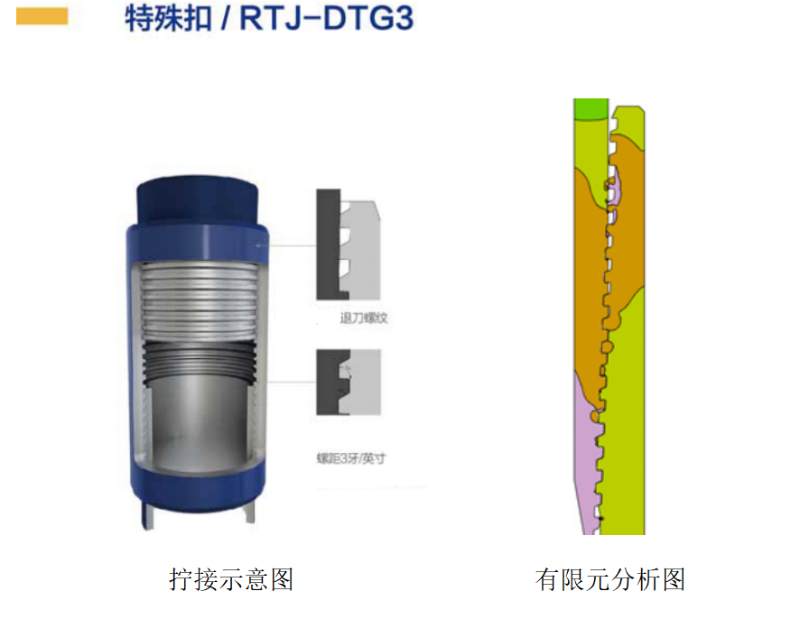

6、有限元分析表明接头低应力设计能够在苛刻井况下服役

可加工尺寸:

1、外径:φ355.6mm---φ762mm

2、壁厚:15.88mm---35mm

3、钢级:20#16MnX52J55;

连接方式:

1、壁厚≤15.88mm可以采用管端对焊方式;

2、管端坡口见下示意图;

2

综上,此螺纹可以有效减少接箍管体连接时间,提升下井效率,螺纹设计也确保了充足的抗拉能力。同时螺纹位于管体接箍本体,未有任何焊接接头,消除焊接工艺带来的风险,保证了产品的整体性能及直线度,为客户下井使用创造更加快捷、保险的过程。

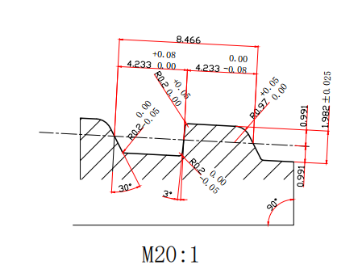

附一:螺纹图

3

4

瑞泰石油拥有成熟的生产设备及工艺,技术力量强大,检测设备齐全,质保体系完善,通过了 ISO9001∶2000 质量管理体系和美国石油协会API-5CT标准认证 。可生产多种钢级、多种螺纹类型的油管套管,表套,接箍及短节,以及多条绕丝筛管的生产线,能够加工 60.30mm~508mm不同规格和不同地质需求的防砂管 。欢迎朋友们咨询选购!
